基本概念

无轴滚动筛是一种筛分设备，其核心特征是通过滚筒的滚动运动实现物料的分级或筛选，与传统振动筛（依赖振动电机产生激振力）不同，它没有中心轴驱动，而是依靠滚筒自身旋转或外部动力驱动滚筒滚动，通过物料自重和滚筒内结构的引导完成筛分。

结构与工作原理

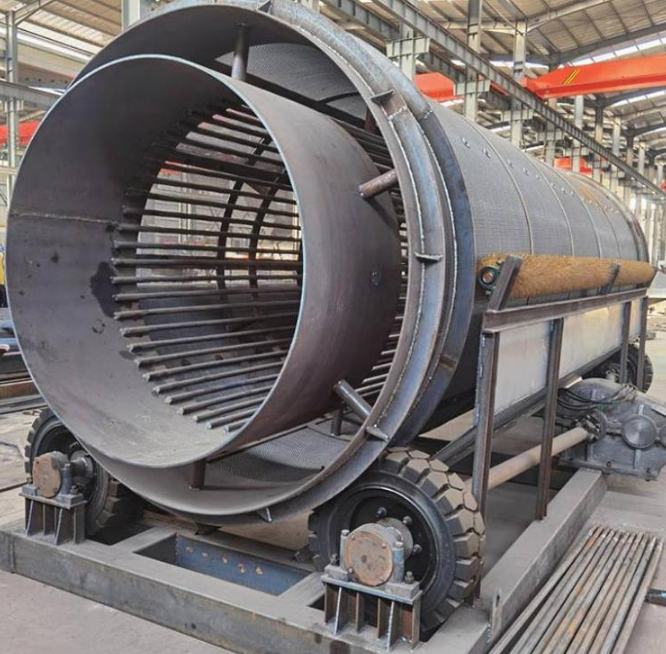

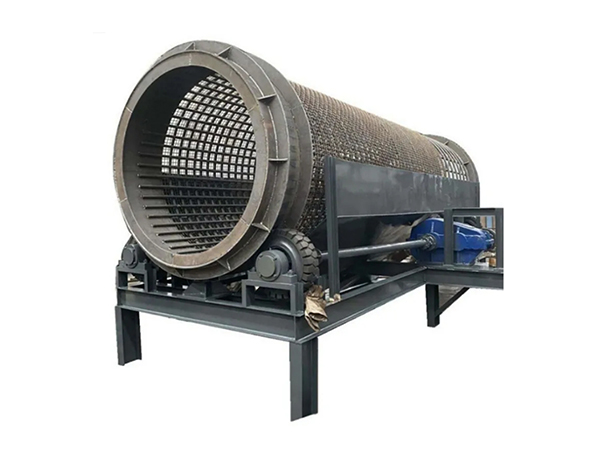

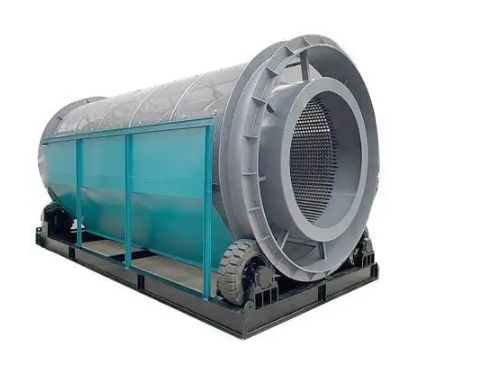

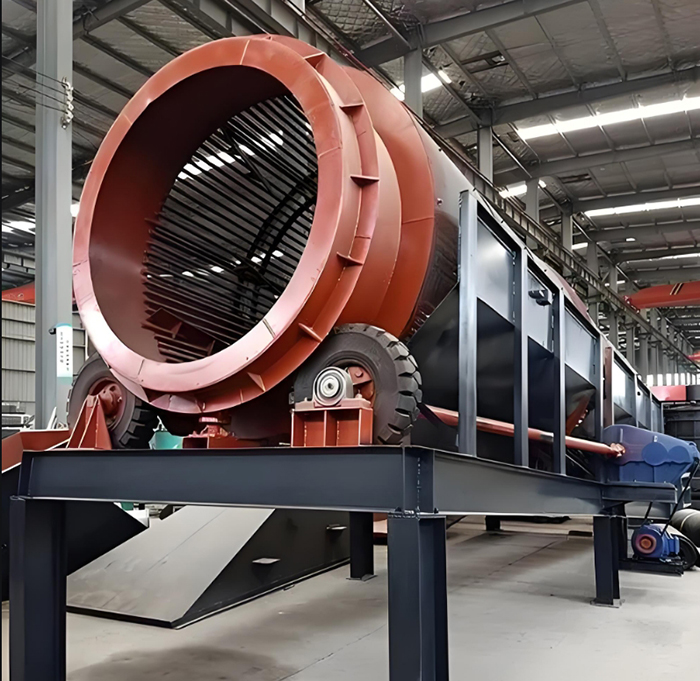

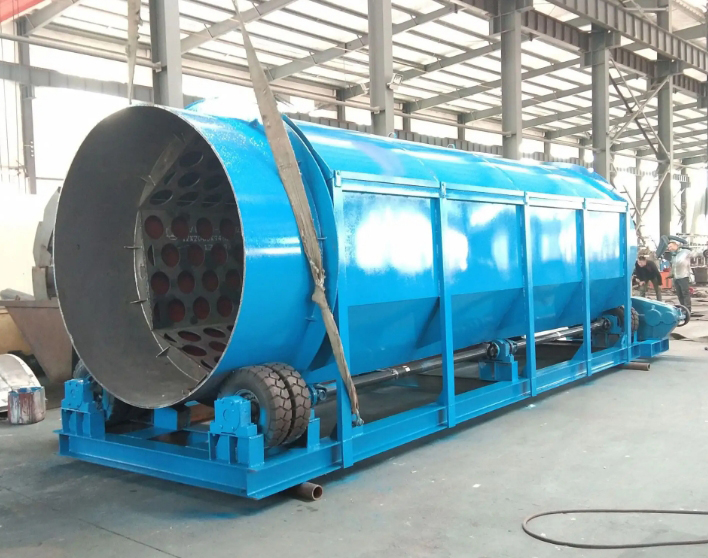

1. 主体结构：

   • 滚筒：无中心轴的筒状结构，通常由多层筛网或筛板组成（根据筛分需求分层）。

   • 支撑轮：滚筒由多个支撑轮托起，通过摩擦力或齿轮传动驱动滚动。

   • 驱动装置：电机通过链条、齿轮或皮带带动滚筒旋转。

   • 进/出料口：物料从一端进入滚筒，筛分后不同粒度的物料从各层筛网排出。




2. 工作原理：

   • 滚筒以倾角（通常5°~15°）安装，低速旋转（5-20转/分钟）。

   • 物料进入滚筒后，随滚筒滚动向前运动，小颗粒通过筛孔落入下层或收集槽，大颗粒从末端排出。

   • 筛分过程依靠物料自重和滚筒内导料板（如有）的翻动实现分散和透筛。

核心特点

1. 无轴设计优势：

   • 防堵塞：无中心轴阻挡，适合处理粘湿、易缠绕物料（如泥煤、含水矿渣）。

   • 低维护：简化传动结构，减少轴承、轴套等易损件。

   • 大处理量：滚筒长度可达10米以上，适合连续作业。




2. 筛分效率：

   • 通过多层筛网（一般2-4层）实现多级筛分，粒度控制精准。

   • 滚动摩擦减少对脆性物料的破碎，保持颗粒完整性。

3. 适应性强：

   • 可处理高湿度（≤30%）、高粘度或含杂质物料。

   • 通过调节滚筒转速、倾角或筛网孔径控制筛分效果。



应用场景

1. 煤炭行业：

   • 原煤分级（分离块煤、末煤）、洗煤厂脱泥脱水。

   • 煤矸石筛分，分离可利用颗粒。

2. 矿山与冶金：

   • 矿石预筛分（如铁矿石、石灰石）。

   • 尾矿回收、砂石骨料分级。

3. 环保领域：

   • 生活垃圾分选（塑料、有机物分离）。

   • 建筑垃圾筛分（混凝土块、砖瓦碎片）。

4. 农业与化工：

   • 生物质颗粒筛选、化肥粒度分级。



优缺点对比

选型关键参数

1. 筛分需求：目标粒度范围（如10-50mm）、处理量（吨/小时）。

2. 物料特性：含水率、粘度、含杂量（如纤维、泥土）。

3. 滚筒尺寸：直径（0.5-3m）、长度（3-15m）、倾角调节范围。

4. 材质要求：筛网需耐磨耐腐蚀（可选304不锈钢、聚氨酯等）。

5. 驱动方式：电动、液压或柴油机驱动（适用于无电力场景）。




维护与注意事项

• 日常维护：

  • 定期检查筛网破损，及时更换；

  • 清理滚筒内壁及筛孔堵塞物；

  • 润滑支撑轮轴承及传动部件。

• 操作：

  • 停机后确保滚筒完全静止再进行检查；

  • 禁止超负荷投料，避免滚筒变形。
